Sikorsky S-70A-42 Black Hawk
Sikorsky S-70A-42 Black Hawk

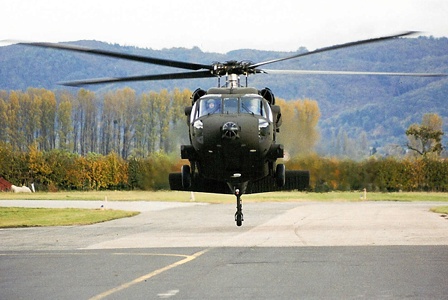

6M-BB bei der offiziellen Präsentation des Black Hawks in Langenlebarn /
6M-BB during the official presentation of the Black Hawk helicopter in Langenlebarn. © Doppeladler.com

Der Sikorsky S-70A-42 Black Hawk ist ein mittlerer taktischer Transport-
hubschrauber. Er wird für den Personen- und Materialtransport verwendet. Er zeichnet sich durch seine robuste Bauweise und seine starken Triebwerke aus. Die österreichischen "Alpen Hawks", eine aufgerüstete Exportvariante des UH-60L, sind für Nacht- und Schlechtwetter-Einsätze sowie für Operationen im Hochgebirge besonders geeignet.

Die Hubschrauber / The helicopters 9 Stück, 2002-
KN SN BJ VK* DATUM ANM NK
6M-BA 702709 2002 N6229 25.9.02- 1.Sta/FlR1
6M-BB 702736 2002 N6228 23.9.02- 1.Sta/FlR1
6M-BC 702743 2002 N8044E 25.9.02- 1.Sta/FlR1
6M-BD 702748 2002 N8025B 19.11.02- 1.Sta/FlR1
6M.BE 702749 2002 N8013R 20.11.02- 1.Sta/FlR1
6M.BF 702750 2002 N8021H 20.11.02- 1.Sta/FlR1
6M.BG 702756 2002 N8014Q 18.12.02- 1.Sta/FlR1
6M.BH 702758 2002 N6228 19.12.02 1.Sta/FlR1
6M.BI 702762 2002 N8040J 19.12.02- 1.Sta/FlR1
*Kennzeichen wärend US Erprobung
Abkürzungen / Abbreviations

Technische Daten / Specifications

Sikorsky S-70A-42 Black Hawk
Typ: mittlerer Transporthubschrauber
Hersteller
: Sikorsky Aircraft Corporation aus Stratford, Connecticut, USA
Besatzung: 3+15 Mann (Standard)
Leermasse: 5.224 kg
max. Startgewicht
: 11.110 kg
Länge: 15,43m / Höhe: 5,33m / Hauptrotor: 16,36m (4 Blatt)
Triebwerke
: 2x General Electric T700-GE-701C mit je 1.244kW (max. 1.447kW)
Tankinhalt: 1.361,5 Liter intern (+ max. 4x 870 Liter Außentanks)
Kraftstoffverbrauch: 480-720 l/h
Geschwindigkeit: 283 km/h, max. ca. 360 km/h
Steigfähigkeit: 11,43 m/s
Reichweite: 555 km (2 Außentanks: ~1.185 km, 4 Außentanks: ~1.759 km)
Dienstgipfelhöhe: 6.000 m
Ausstattung: Wetterradar, Rockwell Collins Glascockpit, Lasthaken, Rettungswinde 272kg (3), Einsinkschutz, gepanzerte Pilotensitze, bruchlandungssichere Sitze, Enteisungssystem für die Triebwerke, HIRSS (Hover Infra Red Suppressor Subsystem - System zur Verringerung der IR Signatur), Außenlasttragesystem ESSS (4), 870l Außentanks (8), Wasserlöschbehälter
Elektronisches Schutz- und Warnsystem: AN/AVR-2A Laser Warning System LWS, AN/APR-39 Radar Warning Receicer RWR, AN/AAR-54 Missile Aproach Warning System MAWS, 2x AN/ALE-47 Thread Adaptive Counter Measures Dispensing System TACDS (Täuschkörperabwurfanlagen Chaff/Flare), AN/ALQ-144A Infra Red Counter Measures IRCM
Nutzlast: 3+15 Mann auf crashsicheren Sitzen, +20 auf Standardsitzen, über +25 bei Evakuierungen etc.. Max. 4.700kg Last intern, 4.082kg extern
Bewaffnung: max. 2x 7,62 mm Maschinengewehr MAG von FN Herstal auf der Lafette M144

Sikorsky S-70A-42 Black Hawk

Transport-Helicopter (medium).
The Black Hawk is the biggest and the most powerful helicopter in the Austrian Air Force. These helicopters are suitable for operations at night, in bad weather and high altitutes.
Manufacturer: Sikorsky Aircraft Corporation, Stratford, Connecticut, USA
Crew: 3 +15 (Standard)
Weight empty: 5.224 kg
Max. Take-off Weight: 11.110 kg
Length: 15,43m / Height: 5,33m / Mainrotor: 16,36m (4 blades)
Engines: 2x General Electric T700-GE-701C with 2x 1.444kW (max. 1.447kW)
Internal Fuel Tanks: 1.361,5 liters (+ max. 4x 870 litres in external fuel tanks)
Fuel Consumption: 480-720 l/h
Maximum Speed: 360 km/h
Climbing Rate: 11,43 m/s
Range: 555 km (with 2 external fuel tanks: ~1.185km, with 4 tanks: ~1.759)
Service Ceiling: 6.000 m
Equipment: Weather Radar, Rockwell Collins Glasscockpit, external load hook, rescue hoist 272kg, ski, armored pilot seats, crash resistant seats, Hover Infrared Suppression System (HIRSS), Anti Icing System (engines), External Stores Support System ESSS (4), External Fuel Tanks 870 litres (8)
Defense System: AN/AVR-2A Laser Warning System LWS, AN/APR-39 Radar Warning Receiver RWR, AN/AAR-54 Missile Approach Warning System MAWS, 2x AN/ALE-47 Thread Adaptive Counter Measures Dispensing System TACDS (Chaff/Flare), AN/ALQ-144A Infra Red Counter Measures IRCM.
Payload: 3+15 on crash resistant seats, +20 on standard seats, over 20 for evacuation etc.. Internal load: 4.700kg. External load: 4.082kg
Armament: max. 2x 7,62mm Machine Gun MAG (FN Herstal) on M144 mount

Artikel über den Black Hawk (Doppeladler.com)


Galerie / Gallery
Sikorsky S-70A-42 Black Hawk Sikorsky S-70A-42 Black Hawk Sikorsky S-70A-42 Black Hawk
01. Ein Black Hawk mit Außenlastsystem ESSS beim Hochgebrigslandekurs Sommer 2003 / A Black Hawk with the External Stores Support System during the High Altitude Training Course Summer 2003. © Peter Merz
02. Das 'Glascockpit' von Rockwell Collins / The 'glass cockpit' by Rockwell Collins. © Doppeladler.com
03. Eine Formation aus sechs Black Hawks / A formation of six Black Hawks.
© Bundesheer
Sikorsky S-70A-42 Black Hawk Sikorsky S-70A-42 Black Hawk Sikorsky S-70A-42 Black Hawk
04. Zwei Black Hawks in ihrem Hangar in Langenlebarn / Two Black Hawks in their hangar in Langenlebarn. © Doppeladler.com
05. Blick in den variablen Innenraum. Die Sitze können je nach Mission verschieden angeordnet bzw. ausgebaut werden / The interior. The seat configuration can be adapted to the mission. © Doppeladler.com
06. Luftlandung durch das Jägerbataillon 25 / Airborne landing by the Light Infantry Battalion 25 (Jägerbataillon 25). © Helmut Skrdla
Sikorsky S-70A-42 Black Hawk Sikorsky S-70A-42 Black Hawk Sikorsky S-70A-42 Black Hawk
07. 6M-BB. © Bundesheer
08. Die österreichische S-70 Variante ist für Einsätze im Hochgebirge besonders geeignet / The Austrian S-70 variant is particularly suitable for operations in the high mountains. © Bundesheer
09. Der Einsinkschutz macht Außenlandungen auf Schnee erst möglich / The sinking protection makes off-field landings on snow possible. © Bundesheer
Sikorsky S-70A-42 Black Hawk Sikorsky S-70A-42 Black Hawk
Sikorsky S-70A-42 Black Hawk
10. Hochwasser in Dürnkrut, April 2006 - mit Black Hawks gelingt es, mit Panzersperren und Big Bags einen Hochwasserdamm abzudichten / April 2006: Flood near Dürnkrut: With the help of Black Hawks, the task force succeeds in sealing a flood dam with tank traps and big bags. © Bundesheer
11. Dürnkrut, April 2006: In 168 Flugstunden wurden insgesamt 4.588.250 kg Lasten transportiert / Dürnkrut, April 2006: In 168 flying hours, the Black Hawks delivered 4.588.250 kg material. © Bundesheer
12. Planneralm, Februar 2005: Black Hawks evakuierten 280 Menschen, darunter 230 Kinder / Planneralm, February 2006: Black Hawks evacuated 280 persons, out of it 230 children. © Bundesheer
Sikorsky S-70A-42 Black Hawk
Sikorsky S-70A-42 Black Hawk Sikorsky S-70A-42 Black Hawk
13. Region Ebensee, Juli 2006: Black Hawks im Einsatz gegen Waldbrände / The area around Ebensee, July 2006: Fire fighting mission for Austrian Black Hawks. © Bundesheer
14. Ebensee, Juli 2006: Der Löschbehälter fasst 4.000 Liter / Ebensee, July 2006: The water tank seizes 4.000 litres. © Bundesheer
15. 6M-BA bei einer Windenbergung. Beachte, das ein Teil des Einsinkschutzes weggeklappt wird, um die Winde nicht zu behindern / 6M-BA during a winch recovery. © Bundesheer
