SPz Ulan
Hersteller: Steyr-Daimler-Puch Spezialfahrzeug AG (AUT) und General
Dynamics / Santa Barbara Sistemas (GDSBS, ESP)
Besatzung: 3 + 8 Mann
Gefechtsgewicht: 29,3t
Länge: 6,99 m / Breite: 3,15 m / Höhe
über alles: 2,66 m
Bodenfreiheit: 450 mm
Triebwerk: MTU 8V-199 Dieselmotor; 8 Zylinder; V-Form mit 530kW
(720 PS) bei 2.300 U/min
Getriebe: Hydromechanisches Getriebe Renk HSWL 106C3,
6 Gang-Automatik
Tankvolumen: 650 Liter Diesel
Fahrbereich: 600 km auf Straßen
Bauartgeschwindigkeit: über 70 km/h; rückwärts:
30 km/h
Geländegängigkeit: Steigfähigkeit: 70% / Querneigung:
40% / Kletterfähigkeit: 800 mm / Grabenüberschreitfähigkeit:
2,5 m /
Watfähigkeit: 1,2m
Bewaffnung: stabilisierter 2-Mann-Gefechtsturm Steyr SP-30 mit
elektromechanischer Richtanlage und manueller Notrichtanlage (Richtbereich:
-10 bis +50 Grad / Schwenkbereich: 360 Grad):
1x 30 mm Maschinenkanone Mauser Modell MK-30-2 (exakt: Kaliber 30x173
mm); Feuerrate: 800 Schuss/min; Reichweite: 2.600m; umschaltbare Links-
Rechtszuführung für Pfeilgeschosse oder Sprenggranatpatronen;
200 Schuss Bereitschaftsmunition
1x 7,62 mm Maschinengewehr FN-MAG mit 600 Schuss Bereitschaftsmunition
(die Prototypen waren noch mit einem MG-74 bewaffnet)
12x 76 mm Nebel-/Sprenggranaten - Wurfanlage Typ Wegmann mit 6 Werfern
pro Turmseite
zusätzliche Munition im Fahrzeuginneren: 205 Schuss 30 mm; 2.200
Schuss 7,62 mm und 12 weitere Nebel/Spreng-Granaten
Selbstschutz: Der Ulan ist rundum gegen 7,62mm Projektile und
Splitterwirkung geschützt - im Bereich der vorderen 60° auch
gegen panzerbrechende 14,5 mm Geschosse. Der Panzerschutz kann so verstärkt
werden, dass er überall 14,5 mm auf 500m und frontal 30 mm Projektilen
auf 1.000m standhält. Die Turmfront kann durch eine keilförmige
Zusatzpanzerung gegen 30mm verstärkt werden.
ABC-Abwehranlage, Spall Liners, Feuerwarn- und Löschanlage für
Triebwerk, Explosionsunterdrückungsanlage für Mannschaftsraum
Ausstattung: digitale Feuerleitanlage für 5 verschiedene
30 mm Geschosstypen und das 7,62 mm MG mit automatischer Zielverfolgung
ATT.
Für den Schützen ein Elbit DNRS (Day Night Range Sight) mit
integriertem Wärmebildgerät und Laserentfernungsmesser.
Ein Periskop und einen Bildschirm für die Bilder des DNRS für
den Kommandanten
ABC-Schutzanlage, automatische Feuerlöschanlage für den Motorraum,
Funkausstattung KFF-52, Bordsprechanlage VIC-3-0, Dreifarbentarnanstich
mit hoher Radarabsorbierung, Kettenspannanlage, Endverbinderkette
Diel 129 C3

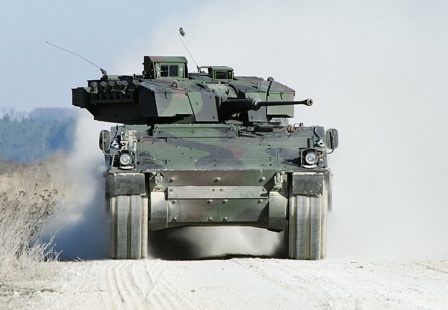

IFV Ulan (ASCOD)
Infantry Fighting Vehicle / Mechanised Infantry Combat Vehicle. The
Ulan is the Austrian variant of the ASCOD - the result of a co-operation
between two European companies specialized in the development of armoured
vehicles - the Steyr-Daimler-Puch Spezialfahrzeug AG (AUT) and the Spanish
General Dynamics / Santa Barbara Sistemas (GDSBS). The Spanish variant
is called "Pizarro". The Austrian Armed Forces ordered 112
vehicles with the stabilized Steyr SP-30 two-man-turret in 1999. The
first vehicles were delivered in 2002.
Manufacturer: Steyr-Daimler-Puch Spezialfahrzeug AG (AUT) and
General
Dynamics / Santa Barbara Sistemas (GDSBS, ESP)
Crew: 3 + 8
Combat weight: 29,3t
Nominal ground pressure: 71,4 kPa
Length: 6,99m / Width: 3,15m / Height: 2,66m /
Ground clearance: 450 mm
Engine: MTU 8V-1999 8-cylinder Turbodiesel in V-shape; 530kW (720
hp) at 2.300 rpm
Transmission: hydromechanical transmission Renk HSWL 106C3,
6 gear-automatic
Fuel tank capacity: 650 Litres Diesel
Range: 600 km (on hard level surface)
Max. speed: over 70 km/h; reverse: 30 km/h
Gradient: 70% / Side slope: 40% / Vertical step:
800 mm /
Trench: 2,5 m / Fording: 1,2m
Armament: stabilized two-man-turret Steyr SP-30 with electromechanical
turret drive and manual back-up system (elevation range: -10 to +50
deg / traverse range: 360 deg).
1x 30 mm Machine Cannon Mauser MK-30-2 (caliber 30x173 mm); rate of
fire: 800 rounds/min; effective range: 2.600m; dual-feed capability
for APFSDS-T and HE-rounds; 200 rounds
1x 7,62 mm Machine Gun FN-MAG with 600 rounds
(Prototypes were armed with a Steyr MG-74)
12x 76 mm Smoke-/HE-Grenade Launcher type Wegmann with 6 launchers on
each side of the turret.
additional ammunition stored inside the vehicle: up to 205 rounds 30mm;
2.200 rounds 7,62mm, 12 grenades 76mm (smoke/HE)
Self-Protection: all-welded steel armour, protection against
14,5 mm API at lateral range of +/-15° frontal; 7,62 x 51 mm AP
(WC) @ 30 m horizontal all-around. Optional: 30 mm x 173 APFSDS @ 1.000
m horizontal, lateral range of +/-15° frontal; 14,5 mm x 114 API
@ 500 m horizontal all-around
NBC protection system, spall liners, fire detection and suppression
system for the engine compartment, explosion detection and suppression
system for the crew compartment
Equipment: digital fire control by Elbit for 5 different 30 mm
round-types and for the 7,62mm Machine Gun with Automatic Target Tracking
ATT.
For the gunner: Elbit DNRS (Day Night Range Sight) with integrated night
vision device and laser range finder.
For the commander: a periscope and a screen for the images of the DNRS
communication system KFF-52, intercom VIC-3-0, camouflage paint with
high radar absorbing feature, remotely controlled track tensioning system,
replaceable rubber paddings for each track shoe,
tank chain Diel 129 C3
