Armée de Terre: Programm SCORPION

Beitrag von theoderich » So 13. Mai 2018, 14:26

Général de Gramont : « Nos soldats, nos missions méritent d’être relayés et valorisés. » (4. Mai 2018)
2 – Quelles sont les incidences de la future loi de programmation militaire en Nouvelle-Aquitaine ?

L’armée de Terre participe au service militaire volontaire, avec le centre créé à La Rochelle, qui a récupéré les traditions et le drapeau du 57e RI (régiment de tradition de la Ville de Bordeaux). Il devrait voir largement augmenter sa capacité d’accueil de stagiaires sur la durée de la LPM.

Les trains roulants du VBMR léger seront construits à Limoges, pour près de 1000 exemplaires.

Le programme SCORPION impliquera d’importants travaux d’infrastructures techniques à Poitiers, Angoulême, Brive et à Vayres, spécifiquement pour la maintenance.
  • Auswirkungen des Loi de Programmation Militaire auf Nouvelle-Aquitaine
    • Bau der Fahrwerke für fast 1000 VBMR léger in Limoges
    • Ausbau der Infrastruktur für das Programm SCORPION (besonders Wartungseinrichtungen) in Poitiers, Angoulême, Brive und Vayres
3 – Et quid du programme SCORPION dans votre zone ?

Pour l’armée de Terre, la prochaine LPM se traduira principalement par l’accélération du programme SCORPION, programme majeur de modernisation de ses blindés, dont la moyenne d’âge est aujourd’hui d’environ 40 ans. Ce programme est vital pour permettre à l’armée de Terre de tenir son rang pour contribuer à la défense de l’Europe et pour maintenir ses engagements opérationnels sur des théâtres extérieurs exigeants, dans des conditions de sécurité optimales pour les troupes engagées.

Au-delà de l’aspect matériel, c’est bien l’ensemble des forces terrestres qui seront révolutionnées par ce « système de systèmes », à travers les systèmes d’information et de commandement, l’info-valorisation et la simulation. Avec cette accélération du programme SCORPION, la loi de programmation militaire 2019-2025 est bien une LPM de renouveau pour une armée de Terre de haute technologie.

En Nouvelle-Aquitaine, le 126e régiment d’infanterie (126e RI) de Brive devrait recevoir, à terme, 35 GRIFFON. Ce véhicule blindé multi-rôles doit remplacer le véhicule de l’avant blindé (VAB). Il a pour mission l’appui et le transport de l’infanterie au plus près des combats.

Le régiment d’infanterie chars de marine (RICM) de Poitiers et le 1er régiment d’infanterie de marine (1er RIMa) d’Angoulême recevront plus tard 18 exemplaires du JAGUAR, engin blindé de reconnaissance et de combat qui remplacera l’AMX 10 RC et qui, par sa polyvalence, peut s’intégrer dans un combat en zone urbaine. Ils recevront aussi chacun 9 GRIFFON.
  • Beschleunigung des Programms SCORPION mit dem Loi de Programmation Militaire 2019-2025
  • Auslieferung von Fahrzeugen aus dem Programm SCORPION an Einheiten in Nouvelle-Aquitaine:
    • 126e Régiment d'Infanterie (126e RI) in Brive
      • 35 GRIFFON
    • Régiment d'Infanterie de Chars de Marine (RICM) in Poitiers
      • 18 JAGUAR? / 9 JAGUAR?
      • 9 GRIFFON
    • 1er Régiment d'Infanterie de Marine (1er RIMA) in Angoulême
      • 18 JAGUAR? / 9 JAGUAR?
      • 9 GRIFFON
https://www.defense.gouv.fr/terre/actu- ... -valorises


Essai vibratoire sur un canon 40 CTAS / vibratory test on a 40 CTAS machine gun
https://sopemea.fr/en/actualite-en-2/so ... atory-2018

https://sopemea.fr/en/non-classe-en/mai ... -equipment


Signature d’un contrat pour les VBMR légers
A l’occasion de sa visite du site industriel de la société Nexter à Roanne (Loire) le lundi 12 février 2018, Florence Parly, ministre des Armées, a annoncé l’attribution du contrat du véhicule blindé multi-rôles léger (VBMR léger) à Nexter en co-traitance avec Texelis. Ce marché passé par la Direction générale de l’armement (DGA) comprend le développement, la réalisation et le soutien de ce nouveau véhicule destiné à l’armée de Terre. Le projet de Loi de programmation militaire 2019-2025 prévoit un parc de plus de 2000 VBMR légers à l’horizon 2030, dont 689 livrés d’ici 2025.
  • Montag, 12. Februar 2018
    • Besuch von Verteidigungsministerin Florence Parly in der Fabrik von Nexter in Roanne (Loire)
    • Ankündigung der Auftragsvergabe für das Véhicule Blindé Multi-Rôles Léger (VBMR léger) an NEXTER, in Zusammenarbeit mit Texelis
    • Entwicklung, Fertigung und Support des Fahrzeugs
    • Das Loi de Programmation Militaire 2019-2025 sieht bis 2030 mehr als 2000 VBMR légers vor, von denen 689 bis 2025 geliefert werden sollen
Véhicule blindé 4x4 de l’ordre de 15 tonnes, le VBMR léger embarquera jusqu’à 10 soldats équipés du système Félin. Il intégrera divers équipements communs aux véhicules Scorpion, en particulier le cœur électronique du véhicule, une mitrailleuse téléopérée depuis l’habitacle, des détecteurs de menaces ainsi que le système d’information du combat Scorpion (SICS). Ils lui permettront de s’intégrer dans le réseau des véhicules Scorpion. Le VBMR léger sera décliné en 4 versions principales : patrouille, renseignement et reconnaissance, relais de communications, guerre électronique. Les premières livraisons de la version de référence (patrouille) sont prévues d’ici 4 ans.
  • VBMR léger
    • Klasse: 15 Tonnen
    • Besatzung: bis zu 10 Soldaten, ausgestattet mit dem System Félin
    • Ausstattung:
      • Gemeinsame Ausstattung der Fahrzeuge aus dem Programm Scorpion (u.a. elektronisches Kernsystem des Fahrzeugs)
      • Ferngesteuerte Waffenstation
      • Sensoren zur Detektion von Bedrohungen
      • Système d'Information du Combat Scorpion (SICS)
    • 4 Varianten:
      • Patrouille
      • Beobachtung und Aufklärung
      • Kommunikationsrelais
      • Elektronische Kampfführung
    • Erste Lieferung von Fahrzeugen in der Patrouillenvariante in vier Jahren (2022)
https://www.defense.gouv.fr/dga/actuali ... bmr-legers

CP_DEVELOPPEMENT DU VEHICULE BLINDE MULTI-ROLES LEGER

https://www.defense.gouv.fr/salle-de-pr ... oles-leger

Discours_Roanne_12/02/18 Allocution devant les employés de l’usine Nexter de Roanne

https://www.defense.gouv.fr/salle-de-pr ... -de-roanne

https://www.facebook.com/MinistereDesAr ... 13/?type=3

https://twitter.com/florence_parly/stat ... 5004329985

Nexter et Texelis remportent le marché VBMR Léger

http://www.nexter-group.fr/fr/component ... vbmr-leger

http://www.texelis.com/index.php/fr/a-p ... vbmr-leger


https://twitter.com/bleustetienne/statu ... 9820331015

La ministre des Armées chez Nexter à Roanne avec de très bonnes nouvelles

https://www.francebleu.fr/infos/economi ... 1518467383

Roanne : le carnet de commande de Nexter est blindé d’ici 2030



http://www.activradio.com/roanne-le-car ... dici-2030/

Roanne (Loire) - Une importante commande de matériel militaire pour le site Nexter

https://france3-regions.francetvinfo.fr ... 22493.html

Armed Forces Minister Florence Parly visits the Nexter company in Roanne

https://www.nurphoto.com/en/gallery/135708/masonry

https://www.gettyimages.de/fotos/army-f ... stpopular#

https://twitter.com/Prefecture42/status ... 8879486977


French deal with Nexter, Texelis to provide ‘operational superiority’
That contract for Nexter and Texelis was estimated to be worth some €1.2-1.3 billion (U.S. $1.5-1.6 billion), according to a defense executive, who spoke on condition of anonymity.

Nexter will supply the armored chassis, while Texelis will ship axles and drive trains for mobility packages.

There will be separate contracts for Thales and Renault Trucks Defense. Thales will supply the Antares opto-electronic system for situational awareness, while RTD will provide remote weapon systems with machine guns, the executive said. That will be government-furnished equipment shipped to Nexter for fitting into the vehicles.

The total value of the Light VBMR program could be some €2 billion, the executive said.
https://www.defensenews.com/land/2018/0 ... periority/


Général Grintchenko : « l’ALAT sera au rendez-vous de l’engagement du premier GTIA SCORPION » (8. Februar 2018)
3 - En quoi la mise en place de SCORPION fera évoluer l’ALAT ?

Globalement, ma préoccupation est que cette métamorphose soit cohérente avec celle de nos hélicoptères, pour que la modernisation des forces terrestres ne sépare pas à nouveau, pour des questions essentiellement de compatibilité technique, ce que nous avons eu beaucoup de difficultés à réunir. C’est un vaste chantier qui demande une très grande attention.

L’ALAT s’inscrit dans le programme SCORPION tout particulièrement avec la montée en puissance de sa numérisation, pierre angulaire du combat SCORPION. Ainsi, si le renouvellement des parcs d’aéronefs a débuté avec la livraison du premier TIGRE en 2005 et se poursuit avec celle des CAÏMAN, le développement des équipements de numérisation, entamé depuis les années 2000, s’inscrit dorénavant en totale cohérence avec ceux de l’armée de Terre.

Le système d’information du combat de Scorpion (SICs) équipera prochainement l’ALAT ainsi que le poste « contact » et l’interopérabilité devra être maintenue sans rupture afin que l’aérocombat puisse continuer d’être au plus près de ses camarades de l’interarmes sur chaque théâtre d’opérations.

Par ailleurs, l’aéronef de l’armée de Terre s’inscrit également dans SCORPION dans l’amélioration de ses équipements d’autoprotection, indispensables à la protection des équipages qui vont au contact de l’ennemi.

Enfin, le combat SCORPION va développer tout particulièrement l’engagement collaboratif. L’ALAT s’inscrit parfaitement dans cette orientation nouvelle, à la fois en raison de sa capacité à réagir à une mission nouvelle en cours d’action mais aussi car elle dispose d’armements offrant d’excellentes capacités de tirs collaboratifs, comme cela a été déjà mis en œuvre en opérations. Concrètement, une munition tirée par un véhicule terrestre doit pouvoir être guidée par un aéronef, et vice-versa.
  • ALAT (französische Heeresflieger) wird mit dem Systeme d'Information du Combat de Scorpion (SICS) und dem Funkgerät "Contact" ausgestattet, um die Interoperabilität bei der Luftunterstützung mit den anderen Teilstreitkräften aufrechtzuerhalten.
  • Fluggeräte der Armée de Terre werden im Rahmen von SCORPION mit verbesserten Selbstschutzsystemen ausgestattet
  • SCORPION soll zum verbundenen Kampf befähigen. Eine von einem Bodenfahrzeug aus verschossene Lenkwaffe kann auch von einem Luftfahrzeug gelenkt werden und umgekehrt.
https://www.defense.gouv.fr/terre/actu- ... a-scorpion


https://twitter.com/Marsattaqueblog/sta ... 9691452416


Sacré bleu! Should we be more like the French?


https://quillorcapture.com/2017/08/24/s ... he-french/


https://www.usinenouvelle.com/article/n ... te.N548998


Enter the Scorpion: French Army vehicle fleet modernisation
Known as Scorpion (Synergie du contact renforcée par la polyvalence et l'infovalorisation), the plan calls for the complete replacement or renovation of all of the army's frontline combat vehicles at the same time and the linking of these with a new and unified communications and battlefield management system (BMS).

The project was begun by the French Army Staff and the Direction Générale de l'Armement (DGA) in 2000 with a lengthy trial period lasting almost 15 years. In total over EUR200 million (USD224 million) was spent conducting studies and analysing the operational experience of the precursor networked technologies found within the FELIN soldier system and the electronic architectures of the Véhicule Blindé de Combat d'Infanterie (VBCI) 8x8 infantry fighting vehicle (IFV).
Griffon

By far the largest vehicle order being purchased under the Scorpion programme is for the Griffon 6x6 armoured personnel carrier (APC). Developed under the Véhicule Blindé MultiRole (VBMR) project, some 1,722 Griffon vehicles are planned. These will replace the Véhicule de l'Avant Blindé (VAB) 4x4, which in 2016 marked 40 years of service in the French Army and which army staff say is now "twice the age of its drivers".

With a maximum gross vehicle weight (GVW) of 24.5 tonnes and carrying up to 10 personnel, the Griffon will be the workhorse of the GTIAs. It is expected to have a range of 800 km, or an endurance for some three days of operations, and will be 7.2 m long, 2.62 m high, and 2.55 m wide.
Jaguar

The 'eyes and ears' of the GTIAs will be the new Jaguar 6x6 reconnaissance vehicle, developed under the Engin Blindé de Reconnaissance et de Combat (EBRC) project. In total France is planning to buy 248 Jaguars to replace the AMX-10RC and ERC 90 Sagaie 6x6 reconnaissance vehicles and the VAB 'Mephisto' variant armed with the HOT anti-tank guided missile, all of which will be over 40 years old when replaced.

The Jaguar is fitted with a two-man turret armed with the powerful and compact Anglo-French CTAI Case Telescoped Armament System 40 mm cannon and two ready-to-fire MBDA Missile Moyenne Portée anti-tank missiles (being developed to replace the MILAN and HOT anti-tank missiles in French service). Two missiles will be mounted in an elevating launcher within the turret, while two reload missiles will also be carried.
http://www.janes360.com/images/assets/5 ... sation.pdf


Fr: Projekt Scorpion modernisiert das Heer

http://www.doppeladler.com/forum/viewto ... f=7&t=2114

http://web.archive.org/web/201805171940 ... f=7&t=2114
Zuletzt geändert von theoderich am Fr 18. Mai 2018, 01:11, insgesamt 16-mal geändert.

theoderich
Beiträge: 671
Registriert: So 29. Apr 2018, 17:13

Re: Armée de Terre: Programm SCORPION

Beitrag von theoderich » Mi 16. Mai 2018, 13:55

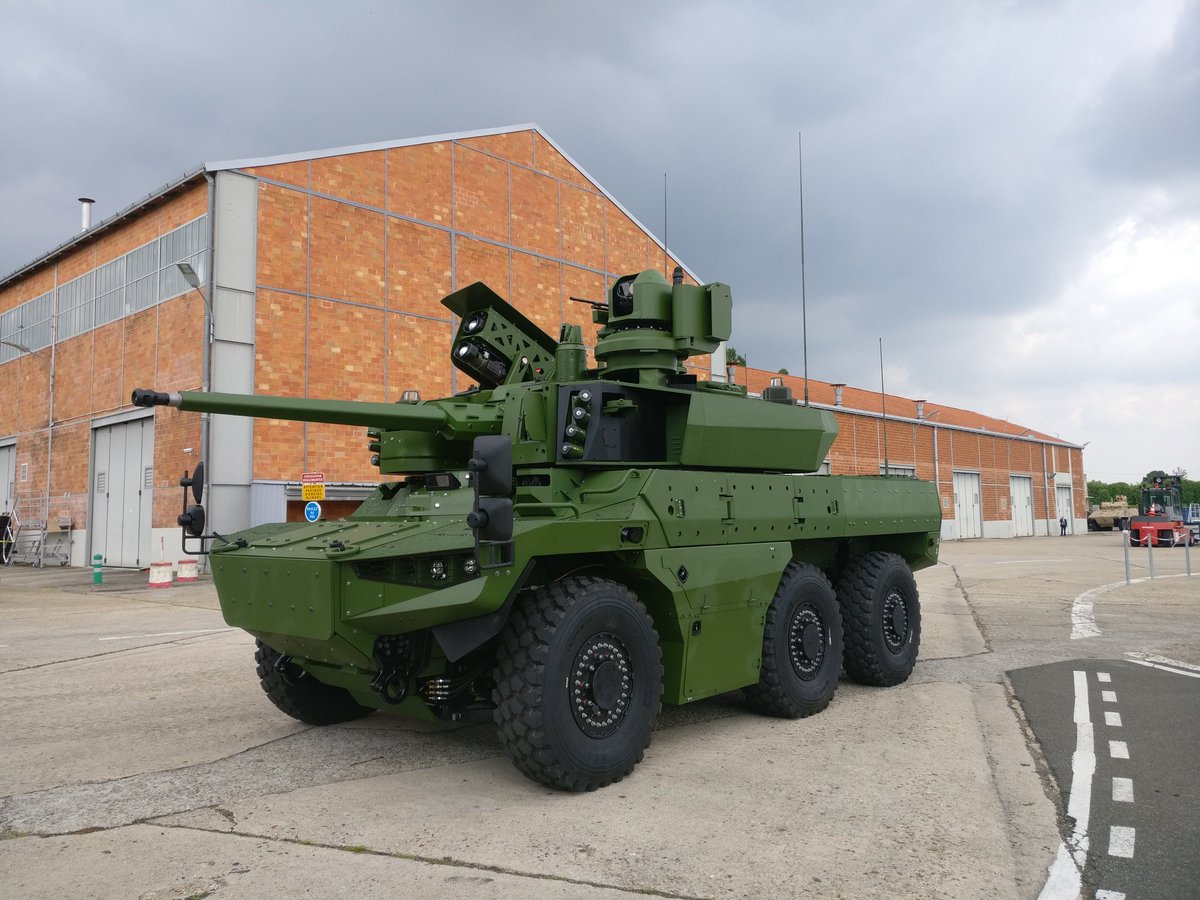

French defense industry unveils first prototype of Jaguar 6x6 armored
During the Press Trip for Eurosatory 2018, French Defense Industry has unveiled the prototype of the Jaguar EBRC 6x6 armored, a new development of a 6x6 Reconnaissance and Combat Armoured Vehicle for the French Army under the program EBMR Scorpion (Engin Blindé Multi-Rôles - Armoured Multi-roles Vehicles).
The Jaguar EBRC will be fitted with a two-man turret 40 CTAS armed with one 40mm CTC cannon with Ammunition Handling System (AHS). The 40mm cannon will have a maximum range of 1,500 m. Each side of the turret will be fitted with MMP (Missile Moyenne Portée - Medium Range Missile) missile designed by the French Company MBDA. The MMP missile is a fire-and-forget missile with lock-on before launch and automatic self-guidance which has a maximum range of 4,000m.

The Jaguar EBRC has a crew of three including driver, commander and gunner. It has an armour STANAG 4569 Level 4 that provides protection against fire of small arms 14.5mmx114 AP, 155mm artillery shell splinters at 30m and mine blast protection of 10 kg TNT under the wheels.
https://www.armyrecognition.com/may_201 ... mored.html



https://twitter.com/ThalesDefence/statu ... 2097304578

https://twitter.com/justine_degez/statu ... 7441043456

https://twitter.com/justine_degez/statu ... 5562987520

https://twitter.com/letiziablandin/stat ... 3287290880


#Scorpion sort son dard! 1er proto d’EBRC Jaguar dévoilé aujourd’hui à Satory #Nexter
https://twitter.com/ForcesOperation/sta ... 7965729792

https://twitter.com/ForcesOperation/sta ... 6131341313
L’infanterie sera formée sur le Griffon (remplaçant VAB) dès 2019 à Draguignan puis une première version cavalerie sera à l’entrainement à Canjuers. Le premier régiment recevra les Griffon à la fin 2019, les formations continueront dans les autres régiments, et ainsi de suite.
Die Infanterie wird ab 2019 in Draguignan auf dem Griffon (das das VAB ersetzt) ausgebildet, danach wird eine erste Kavallerievariante in Canjuers trainiert. Das erste Regiment wird die Griffon Ende 2019 erhalten, die Ausbildung wird in den anderen Regimenten weiterlaufen und so fortgesetzt.

https://twitter.com/ForcesOperation/sta ... 9223228416

https://twitter.com/ThalesDefence/statu ... 9952599041


Ziemlich viel Optronik von SAFRAN, 2x ANTARES am Turm - und eine Wetterstation des Schweizer Herstellers IRDAM:

http://www.irdam.ch/application/small-a ... /#products
Zuletzt geändert von theoderich am Do 17. Mai 2018, 00:11, insgesamt 2-mal geändert.


Benutzeravatar
Doppeladler
Beiträge: 79
Registriert: Di 24. Apr 2018, 11:51

Re: Armée de Terre: Programm SCORPION

Beitrag von Doppeladler » Do 17. Mai 2018, 10:53

Am Papier und optisch macht der JAGUAR 6x6 einiges her. Nur jetzt, wo es sich nicht mehr um ein aufgebocktes Mock-Up handelt, finde ich die Bodenfreiheit etwas gering und bekomme auch einen kopflastigen Eindruck (das Gewicht des Triebwerks "sieht" man ja nicht). Die Bauhöhe ist auch recht beachtlich für ein Aufklärungsfahrzeug.
Wenn auch die Fahreigenschaften zufrieden stellen ist es ein beeindruckendes Fahrzeug.
DOPPELADLER.COM - Plattform für Österreichs Militärgeschichte. Bundesheer | k.u.k. Monarchie | Weitere Themen

theoderich
Beiträge: 671
Registriert: So 29. Apr 2018, 17:13

Re: Armée de Terre: Programm SCORPION

Beitrag von theoderich » Do 17. Mai 2018, 11:26

Jaguar prototype unveiled
The 25-tonne Jaguar has a 500hp engine producing a top speed of 90 km/h, with a range of 800 km. It features rear-axle steering, variable ground clearance, and 14R20 tyres with a central inflation system and run-flat system.

The vehicle has a stabilised two-man turret with a CTA 40 mm main armament and 7.62 mm secondary armament in a remotely operated turret, as well as a missile pod with two ready-to-fire MMP anti-tank missiles, plus two reloads. It also has a small arms detection and locating system, laser warning receiver and Barage jamming system, and can be fitted with modular protection kits, Diamant active protection system, laser warning receiver, and missile approach warning system.
http://www.janes.com/article/80133/jagu ... e-unveiled

Von einem aktiven Schutzsystem namens "Diamant" habe ich noch nie gehört.

Doppeladler hat geschrieben:
Do 17. Mai 2018, 10:53
Die Bauhöhe ist auch recht beachtlich für ein Aufklärungsfahrzeug.
Ich glaube diesen Eindruck verursachen vor allem die Optik für den Kommandanten mit dem gekoppelten MG und die ausgefahrenen Raketenwerfer. Einen Anhaltspunkt zu den Dimensionen des "Jaguar" geben die Reifen. Es dürfte sich um Michelin Truck XZL (Durchmesser: 1189 mm ) oder XZL+ (Durchmesser: 1176 mm) handeln. Der "Jaguar" ist (inkl. Schützendetektionssystem Metravib Defence PILAR) ca. 2,5 mal so hoch - also zwischen 2,94 und 2,97 m.

Beim "Pandur II" 6x6 ist das Basisfahrzeug 2,08 m hoch. Setzt man noch einen SP30-Turm auf, kommt man auch auf ca. 3 m.

Der italienische "Centauro II" bringt es auf eine Gesamthöhe von 3,12 m:
La Centauro II ha una lunghezza (cannone avanti) di 8,26 m, una larghezza di 3,12 m, sviluppa una velocità di 105 km/h, ha un equipaggio di 4 unità (conduttore, capocarro, cannoniere e servente) ed ha un’autonomia su strada di circa 800 chilomtri.
http://www.iveco-otomelara.com/backoffi ... .10.16.pdf

Esercito Italiano testet Jagdpanzer "Centauro 2"

http://www.doppeladler.com/forum/viewto ... 14&p=55360

http://web.archive.org/web/201805171048 ... 14&p=55360

Man darf den "Jaguar" natürlich nicht mit einem Spähwagen "Fennek" vergleichen, dessen Konstruktion auf eine niedrige Bauhöhe von nur 1,79 m getrimmt wurde. Die Bauhöhe der FLW 100 (ca. 650 mm) oder FLW 200 (ca. 690 mm) käme da noch dazu. Also eine Gesamthöhe von 2,44 oder 2,48 m.

Der "Jaguar" hat außerdem Schwingachsen (Einzelradaufhängung). Alleine dadurch reduziert sich die Bauhöhe, im Vergleich zu einer Starrachse, um einen halben Meter.






theoderich
Beiträge: 671
Registriert: So 29. Apr 2018, 17:13

Re: Armée de Terre: Programm SCORPION

Beitrag von theoderich » Do 17. Mai 2018, 21:06



theoderich
Beiträge: 671
Registriert: So 29. Apr 2018, 17:13

Re: Armée de Terre: Programm SCORPION

Beitrag von theoderich » So 20. Mai 2018, 10:56

Scorpion : nouvelle phase lancée (18. Mai 2018)

Scorpion: neue Phase gestartet

https://www.defense.gouv.fr/terre/actu- ... ase-lancee


Konzeptgrafiken des EBRC von ... 2003:

http://web.archive.org/web/200602251047 ... e_03-5.pdf
EBRC: In France, Giat is currently under contract with the DGA (defence procurement agency) to determine what could emerge in the next decades. The company, like, inter alia, United Defense and Hägglunds, is investigating the possibilities of using a (largely) common hull for both wheeled and tracked vehicles – although the tracked version appears to have taken a second priority lately, even if the only scaled down model produced to date represented a tracked vehicle.The company is to produce and deliver one vehicle – a 6 x 6 demonstrator – with electric drive and, of course, hydro-pneumatic suspension, which could eventually be of the active type. According to Giat, it should be rolled out during the first half of 2005.
http://web.archive.org/web/200602251048 ... e_03-6.pdf

Und ein paar Infos zum Leclerc AZUR von ... 2006:
Azur

In March 2006 the French Army Technical Service (Service Technique de l’Armee de Terre) awarded contracts to the manufactures of the Nexter Leclerc tank, the Renault 6 x 6 VAB armoured personnel carrier and the Panhard 4 x 4 VBL scout vehicle to develop Action en Zone URbaine (Azur) modification kits for these vehicles. The prototypes were unveiled at Eurosatory in Paris, June 2006.

On the Leclerc Azur the original side skirts have been replaced by new passive armour skirts and bar armour has been fitted around the rear of the hull. Additional armour has been fitted to the turret roof and protection against petrol bombs has been installed over the rear engine decks.To provide close protection a remote control weapon station fitted with a machine gun is mounted.The VBL Azur demonstrator incorporates a 360° surveillance device, a non-lethal grenade launcher, smoke dischargers on the front and back of the vehicle, wire cutters, a strengthened front bumper with extra
storage capacity, covered engine air intakes and a manually operated searchlight. The army conducted an initial evaluation of the Azur demonstrators in November and December 2006 at its new Centre d'entraînement en zone urbaine (urban training centre) at Sissonne in various operational scenarios and is now considering the results.
http://web.archive.org/web/200908240545 ... e_07-4.pdf
Zuletzt geändert von theoderich am Di 22. Mai 2018, 14:48, insgesamt 1-mal geändert.

theoderich
Beiträge: 671
Registriert: So 29. Apr 2018, 17:13

Re: Armée de Terre: Programm SCORPION

Beitrag von theoderich » Mo 21. Mai 2018, 18:10

Nexter orders first batch of 40 mm CTAS for Jaguar
Nexter has ordered the first batch of 40 mm Cased Telescoped Armament Systems (CTAS) from CTA International for France’s Jaguar 6x6 armoured fighting vehicle (AFV), Pierre Clouvel, president of the Nexter–BAE Systems joint venture, said on 18 May.

The order for 110 CTAS was placed during the second week of May, according to Clouvel, who added that a total of 240 CTA guns have so far been produced, mainly for the UK’s Ajax and Warrior AFVs, as well as about 10 for the Jaguar and two or three for marketing purposes.
http://www.janes.com/article/80198/next ... for-jaguar


France: Jaguar unveiled ahead of Eurosatory exhibition




The vehicle is 7.8 meters long, including the gun at 12 o’ clock, 3.0 meters wide and 3.5 meters high, and has a combat weight of 25 tonnes. The 6×6 chassis was developed by RTD and is fitted with a Volvo engine providing 500 hp, coupled to the same ZF automatic six-speed transmission used in the Griffon 6×6 APC. It is to note that the reverse movement is obtained through an inverter and not through the transmission, which provides a much higher reverse speed. To reduce the vehicle’s length the engine and transmission, located at the back, are not mounted in sequence but in a ”U” configuration, through a horizontal transfer box. On road the Jaguar uses the four rear wheels, the 6×6 traction being used only when going cross country, differentials being blocked progressively, depending on terrain conditions. The suspensions, provided by Quiri, allow to change the ground clearance depending on situations, lower on roads and higher in cross country, suspensions stiffness also changing depending on the height. An extra-low position allowing to better hide the vehicle when observing; it is also used for maintenance, to ease access to some elements, and when the vehicle is transported by rail. To reduce the turning radius both the first and third axle are steerable.

The Jaguar is fitted with the same pneumatics adopted on the Griffon, and is equipped with CTIS and run-flat systems. The front and rear axles are identical to those of the Griffon, which increases commonality, each axle being able to carry 9 tons. The Jaguar has a range of 800 km thanks to its 465 litres fuel tank; the one in the prototype is provisional, the final design foreseeing ne fuel tank heavily protected and one less protected but of the self-sealing type. The driver, located at the centre, has at his disposal three screens, two on the left and one on the right, the latter used to show all mobility parameters. His hatch is fitted with thee episcopes, the central one being bigger, as it provides a wider field of view, and it can fuse in the images provided by dedicated E/O sensors. No details were provided on electric output, the Jaguar being equipped with six batteries, currently of the standard lead type. Beside the two prototypes that have just been finished, two mobility test vehicles were produced, one of them having carried out durability tests for the last six months; in these vehicles the 6.5 tonnes turret is replaced with an equivalent weight. According to the Jaguar team design is frozen at 80-90%, some improvements being foreseen i.e. in the stealthness area.

Coming to observation, the commander, located on the right side of the turret, can use an all-optic panoramic sight located at the centre of the turret, as well as Safran’s dedicated Paseo electro-optic all-digital panoramic sight fitted on the remotely controlled weapon station. His hatch s fitted with episcopes allowing a 360° view. As for the gunner, seated on the left, he is also equipped with a direct optical channel, on the left, and with a Safran E/O viewer, on the right, aligned with the gun. Close situational awareness is provided by Thales’ Antares, which also doubles as a laser warning receiver, two being mounted, one front right and one rear left, to provide all-round coverage. A Metravib Pilar V acoustic sensor is also installed. Thales also provides the entire vetronic architecture of the Jaguar.

Coming to firepower, the Jaguar main weapon is the CTAI 40 mm telescoped cased gun; HE, APDS and ABM munitions are available, the gun effective range being between 2,000 and 2,500 meters. A total of 180 ready rounds are available. For longer range engagements against heavy armour two MBDA’s MMP missiles are available in a twin launcher fitted on the right side of Nexter’s two-man turret and controlled via the gunners sight. Two reload missiles are available in the hull. The RCWS fitted on top of the turret is produced by RTD and is dubbed T3, being a dedicated model specifically designed for the Jaguar although it uses some components of the other RCWS developed for the Scorpion programme, such as the electric motors; it is usually armed with a 7.62 mm machine gun, and hosts 550 rounds. The Jaguar is fitted with Galix grenade launchers providing 360° coverage, four launchers being fitted on each side of the turret, while two per side are embedded in the rear armour.

As for protection, levels remain classified. The survival cell hosting the crew is made of aluminium and then fitted with add-on armour, various ballistic, mine, IED and RPG kits being available. Thales provides the jammer which is part of the DGA Barage programme, while in the long term the vehicle might be fitted with an active protection system against missiles and RPGs, a system being under development at TDA as part of the Diamant programme, the Jaguar being fitted for receiving such system. As for communications, the vehicle will be equipped with one Thales Contact radio, allowing simultaneous data and voice communications in VHF and UHF bands, and with two PR4G radios.
https://www.edrmagazine.eu/france-jagua ... exhibition

The Jaguar is fitted with Galix grenade launchers providing 360° coverage, four launchers being fitted on each side of the turret, while two per side are embedded in the rear armour.
Das stimmt nicht. An der hinteren Seite des Fahrzeugs sind rechts bzw. links mindestens drei Werfer montiert (zwei versenkt in der Panzerung, ein dritter an der Oberseite der Fahrzeughülle).





Scorpion: the last born, the VBMR (L)



Nexter Systems is responsible for the development, the production and the logistic support, while Texelis is in charge of the design of the chassis and the automotive components. The latter company is a specialist in the design and manufacturing of axles and transmissions for trucks and wheeled armoured vehicles, and has developed a chassis based on its T900 Modular Driveline System fitted with independent suspensions; the vehicle is powered by a Cummins 6 cylinders diesel engine providing 375 hp, coupled to an Allison automatic gearbox. Pneumatics are the standard 14R20 used in the French Army.

The VMBR (L) combat weight ranges from 15 to 17 tonnes, depending on configuration and protection level, maximum weight being 18 tonnes, each axle being able to carry 9 tonnes. According to the design team on-board power is sufficient for all needs, but no more details were provided. The same for the protection level, the VBMR (L) having intrinsic ballistic and mine protection, the former being upgradable with add-on kits, while those are not planned for the IED/mine protection.
In its basic sub-version, the Infantry one, the VPB will be able to carry 10 soldiers, driver, gunner, commander and seven infantrymen. It will be fitted with an RCWS, either the T1 or T2 developed by Renault Trucks Defense within the Scorpion programme; they may be armed with 7.62 and 12.7 mm machine guns and 40 mm AGLs. One pintle-mounted Minimi machine gun is fitted at the rear, the machine gunner being protected by side armour plates. Beside the Infantry one, nine other sub-versions are planned, Command Post, Medevac, Engineer, MMP missile carrier, 81 mm mortar carrier, Artillery Observer, 120 mm mortar towing vehicle, SATCP GBAD carrier, and Resupply. The Nexter-Texelis team will deliver one version, the DGA then acquiring the specialised kits according to the Army needs. The VPB will the first version to be developed, the prototype being expected in 2020 while qualification is planned for late 2021. The SA2R will follow one year later and will be available in ot sub-versions, fitted with a surveillance radar or an optronic package, these vehicles providing surveillance and reconnaissance for the regimental Task Force; to ensure long time of operation when static, it will be fitted with an APU (Auxiliary Power Unit). The NCT qualification is scheduled for 2023, this having four sub-versions, dedicated to widen the radio coverage of the Task Force providing radio relay among units.
https://www.edrmagazine.eu/scorpion-the ... the-vbmr-l
Zuletzt geändert von theoderich am So 3. Jun 2018, 14:32, insgesamt 1-mal geändert.

theoderich
Beiträge: 671
Registriert: So 29. Apr 2018, 17:13

Re: Armée de Terre: Programm SCORPION

Beitrag von theoderich » Mi 23. Mai 2018, 18:21

LE CYCLE D’UN MATÉRIEL : LE GRIFFON (TIM, H 294, Mai 2018, p. 6)

https://www.defense.gouv.fr/terre/actu- ... disponible

Mit zwei Konzeptgrafiken des Demonstrators Renault Trucks Défense BMX 01, die ich so noch nie gesehen habe. Und einem Zeitplan für die Einführung des "Griffon" (Der im Vergleich zu den Plänen von 2010 massive Verzögerungen offenbart. Ursprünglich war die Einführung des VBMR ab 2016 geplant, das EBRC sollte ab Anfang 2019 zulaufen.):
  • 2018:
    • Phase der industriellen Erprobung ab 2017
    • Getrennte Erprobung bei GME (Groupe momentanement d'entreprises; Nexter Systems/Renault Trucks Defense/Thales) und DGA
    • Ende 2018: Erste Qualifikation des VBMR durch die DGA
    • Dezember 2018: Lieferung von 3 Vorserienfahrzeugen Griffon VTT an die DGA
  • 2020: Indienststellung des VBMR [Mise en service opérationnel (MSO)]
    • Einführung des VBMR bei
      • 13e BCA (13e bataillon de chasseurs alpins; 13. Gebirgsjägerbataillon)
      • 1er RI (1er régiment d'infanterie; 1. Infanterieregiment)
      • 21e RIMa (21e régiment d'infanterie de marine; 21. Marineinfanterieregiment)
      • 3e RIPMA (3e régiment de parachutistes d'infanterie de marine; 3. Marineinfanterie-Fallschirmjägerregiment)
      • 4e RE (4e Régiment étranger; 4. Regiment der Fremdenlegion)
      • PE - C (Parc d'entraînement de Champagne ... Fahrzeugpool für Ausbildung in Champagne; es existieren zwei Fahrzeugpools, der PE - C und der Parc d'entraînement de Provence/PE - P)
  • 2021:
    • Erster Einsatz einer GTIA (Groupement tactique interarmes ... Bataillonskampfgruppe)
    • Einführung des im Fahrzeug integrierten Simulationssystems am Griffon [Simulation embarquée (SEMBA)]
    • Einführung des VBMR bei
      • 13e DBLE (13e demi brigade de Légion étrangère; 13. Halbbrigade der Fremdenlegion)
      • 7e BCA (7e Bataillon de chasseurs alpins; 7. Gebirgsjägerbataillon)
      • 126e RI (126e Régiment d'infanterie; 126. Infanterieregiment)
      • 6e RG (6e Régiment du genie; 6. Pionierregiment)
      • EG (École du genie; Pionierschule)
      • Parc OPEX (Parc Opérations extérieures; Fahrzeugpool für Auslandseinsätze; Einführung der Fahrzeuge für den ersten Auslandseinsatz mit dem VBMR)
Zeitplan für die Einführung der Varianten des VBMR "Griffon"
  • 2020: Kommandofahrzeug (EPC ... Engin poste de commandement)
  • 2021: Pioniertransportfahrzeug (VTT Génie ... Véhicule transport de troupe Genie)
  • 2022: Artilleriebeobachtungsfahrzeug (VOA ... Véhicule d'observation de l'avant)
  • 2023: Sanitätsfahrzeug (SAN ... Sanitaire)

http://www.emd.terre.defense.gouv.fr/ei ... ts_ei.html

theoderich
Beiträge: 671
Registriert: So 29. Apr 2018, 17:13

Re: Armée de Terre: Programm SCORPION

Beitrag von theoderich » Mo 28. Mai 2018, 12:53

French VBMR-L set for 2019 rollout
The first 4x4 Vehicule Blinde Multi-Role-Light (VBMR-L) vehicles developed by Nexter Systems for the French Army will be completed in 2019, with an initial operating capability (IOC) expected in 2021.

The company is currently developing three variants of the VBMR-L: 10 vehicles configured for armoured patrol missions – operated by a two-person crew and carrying eight dismounts – expected to be qualified in 2021, as well four communications and three reconnaissance vehicles scheduled to be qualified in 2022 and 2023 respectively.
http://www.janes.com/article/80345/fren ... 19-rollout

Antworten
