MAN 12.240 4x4 BL

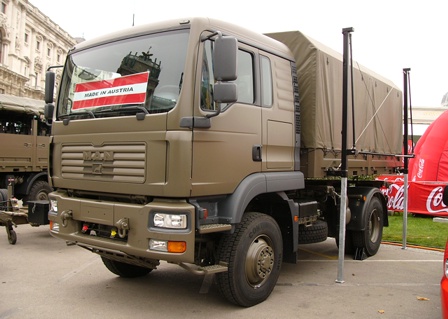

Ein MAN 12.240 4x4 BL bei der ersten offiziellen Präsentation am Nationalfeiertag 2005. Beachte das Windensystem zum Austausch der Wechselaufbauten / A MAN 12.240 4x4 BL at the first official presentation on the national holiday in 2005. Note the winch system for exchanging the swap bodies. © Doppeladler.com


Der MAN 12.240 4x4 BL ist die "wegegängige Komponente" des Wechselaufbausystems des Bundesheeres und als solche vor allem für den Straßenfahrbetrieb gedacht. Er ist zwar nicht so geländegängig wie der UNIMOG, kann allerdings schwerere Lasten transportieren und ist wirtschaftlicher im Betrieb auf dem Straßennetz.
Das Bundesheer beschaffte im Jahr 2005 bei MAN Österreich 307 Fahrzeuge dieser neuen MAN TGW Serie, die Aufbauten stammen von der Firma EMPL. Der Zulauf zur Truppe startete im Dezember 2006, bis Ende 2007 sollen 65 LKWs ausgeliefert sein. Der Zulauf soll 2009 abgeschlossen werden.

Das Wechselaufbausystem WAS besteht aus:
dem hoch geländegängigen Lastkraftwagen UNIMOG U 4000,
dem wegegängigen Lastkraftwagen MAN 12.240,
den Wechselaufbauten von EMPL, die auf beide LKWs eingesetzt werden können,
und aus diversen Zubehör wie Anhänger und einem Windensystem zum Aufbautenwechsel auch im Feld (ansonsten per Radlader).
Die Gesamtkosten betragen 130 Mio. Euro.

Da beim Wechselaufbausystem der gewüschte Aufbau je nach Bedarf auf das Fahrgestell aufgesetzt werden kann, ist insgesamt eine kleinere LKW Flotte notwendig, die Stillstandszeiten der LKWs werden verringert. Durch den Mix von geländeoptimierten und straßenoptimierten Fahrzeugtypen können Transporte bei entsprechender Planung wirtschaftlicher durchgeführt werden.

Wechselaufbauten (Erstbestellung 2005):
305 Stk. Pritsche mit Ladebordwand
236 Stk. Rüstsätze für den Mannschaftstransport (16 Mann in
Schalensitzen)
262 Stk. Pritsche Feldkabelbau (Fernmeldetrupp)
193 Stk. Shelter für den Patiententransport
18 Stk. Instandsetzungsshelter
20 Stk. dreiachsige Manipulationsanhänger, um die Wechselaufbauten zu transportieren und um sie auch in die C130 verladen zu können.
Weitere Wechselaufbautypen können kostengünstig entwickelt werden.


Technische Daten / specifications


MAN 12.240 4x4 BL (TGW Serie)
Hersteller: MAN Nutzfahrzeuge Österreich AG (AUT) und
EMPL Fahrzeugwerk GmbH, Kaltenbach (AUT)
Herstellerbezeichnung: MAN TGW 12.240 4x4 BL
Besatzung: 2 + 16 (
Truppentransport)
Zulässiges Gesamtgewicht: 12t
Nutzlast: 5,3t Chassistragfähigkeit (Nutzlast hängt vom Wechselaufbau ab - etwa 2,5t)
Anhängerlast: bis zu 12t (gebremst)

Länge: 6,70m / Breite: 2,40m / Höhe: 3,35m
Triebwerk: MAN 4-Takt Common-Rail Dieselmotor mit Abgasturboaufladung und Ladeluftkühlung, 6 Zylinder, Schadstroffnorm Euro 4, PM-Kat mit Dieselpartikelfilter, Abgasrückführung, 6871cm³ Hubraum, 176kW (239PS) bei 2400U/min, Drehmoment: 925Nm bei 1200-1800 U/min.

Getriebe: Automatisiertes Schaltgetriebe MAN TipMatik 12 AS 1210 OD mit 12 Vorwärts- und 2 Rückwärtsgängen.
Ausrüstung:
Wechselaufbausystem, Klimaanlage, Schwebesitze mit Sitzheizung, Gegensprechanlage zum Wechselaufbau, ABS inkl. Geländeabstimmung, 4-Balg-Luftfederung für Hinterachse, Parabelfederung für Vorderachse, Autorundfunkempfänger.

MAN 12.240 4x4 BL (TGW series)
Truck Utility. The MAN 12.240 4x4 BL is the component for the transportation on roads of the Swap Body (or interchangeable body) System of the Austrian Armed Forces. In 2005 the Austrian Armed Forces bought 307 vehicles.

The Swap Body System comprises of the UNIMOG U 4000 all terrain truck, the MAN 12.240 truck for transportation on roads, the Swap Bodies made by EMPL and accessories like a swap body trailer and a winch system to change the swap bodies even in the field.

Swap Bodies (as ordered in 2005):
305 pcs. pallet with liftgate
236 pcs. troop carrier for 16 soldiers in body-contoured seats
262 pcs. field communications shelter
193 pcs. ambulance shelter
18 pcs. mobile workshop shelter
20 pcs. trailer for the manipulation of swap bodies (also for transport
of swap bodies in the C-130)
New kinds of swap bodies can be easely developed.


Manufacturer: MAN Nutzfahrzeuge Austria AG (AUT) und EMPL Fahrzeugwerk GmbH, Kaltenbach (AUT)
Crew: 2 +16 (Troop Carrier)
Authorized total weight: 12t
Max. Payload: 5,3t chassis payload (effective payload depends on swap body)
Length: 6,70m / Width: 2,40m / Heigth: 3,35m
Engine: MAN 4-Stroke 6-Cylinder Common-Rail Dieselengine with offgas-turbocharger with intercooling; Emission standard Euro 4, diesel particulate filter, 6871cm³ cylinder capacity, 176kW (239hp) at 2400rpm, 925Nm at 1200-1800rpm
Transmission: Automatic Transpmission MAN TipMatik 12 AS 1210 OD with 12 forward and 2 reverse gears.

Equipment: Swap Body System, air condition, sliding seats, seat heating, intercom to the swap body, radio system.


Galerie / gallery
01. Ein MAN 12.240 4x4 BL ohne Wechselaufbau. Die Aufnahmeplattform wurde von EMPL entwickelt / MAN 12.240 4x4 BL without swap body. The platform was developed by EMPL. © Doppeladler.com
02. Diesem LKW wurde gerade mit einem Kran ein Wechselaufbau aufgesetzt / This truck was just attached a swap body by a cran. © Doppeladler.com
03. LKWs bei der offiziellen Übergabe am 6. Dezember 2006 / Hand over ceremony on December 16th, 2006. © wienweb.at

Wechselaufbausystem / Swap Body System
01. Fahrzeuge des Wechselaufbausystems. Vorne: MAN 12.240 4x4 BL. Hinten: UNIMOG U 4000 ÖBH / Trucks of the Swap Body System. Front: MAN 12.240 4x4 BL. Back: UNIMOG U 4000 OBH. © Doppeladler.com
02. Das Windensystem erlaubt die Abnahme, Wiederaufnahme oder den Wechsel von Wechselaufbauten im Feld. Zum Wechsel der Aufbauten können auch Radlader oder Kranwägen verwendet werden / The winch system enables the abatement, recovery and the exchange of swap bodies even in the field. To change the bodies one can also use a wheeled loader or a cran.
© Doppeladler.com
03. Dreiachsanhänger zum Transport und zur Manipulation der Wechselaufbauten. / Trailer for the transport and manipulation of the swap bodies. © Doppeladler.com
04. Wechselaufbau Gütertransport (mit Laderampe) / Swap Body Transport (incl. lift carrier). © Doppeladler.com
05. Wechselaufbau Mannschaftstransport für 16 Mann / Swap Body Troop Carrier for 16 soldiers. © Doppeladler.com
06. Wechselaufbau Feldkabeltrupp / Swap Body Field Communication.
© Doppeladler.com
07. Wechselaufbau Instandsetzungstrupp / Swap Body Mobile Workshop.
© Doppeladler.com
08. Wechselaufbau Patiententransport / Swap Body Ambulance.
© Doppeladler.com
09. Wechselaufbau für den Gütertransport mit Laderampe / Swap Body for the transportation of material with lowered lift carrier. © Doppeladler.com

10. Sicherheits-Sitzmodul für den Truppentransport. Um die Sicherheit der aufgesessenen Mannschaft zu verbessern wurden die Wechselaufbauten für den Mannschaftstransport zahlreichen Crashtests unterworfen / Safety Module for the Troop Carrier. Several safety tests have been performed on the troop carrier body to minimise the risk of injury for the soldiers.
© Doppeladler.com
11. Vier Module passen auf die Pritsche, 16 Mann können auf Schalensitzen transportiert werden / Four modules fit on the pallet, 16 soldiers can be transported on the body-contoured seats. © Doppeladler.com
